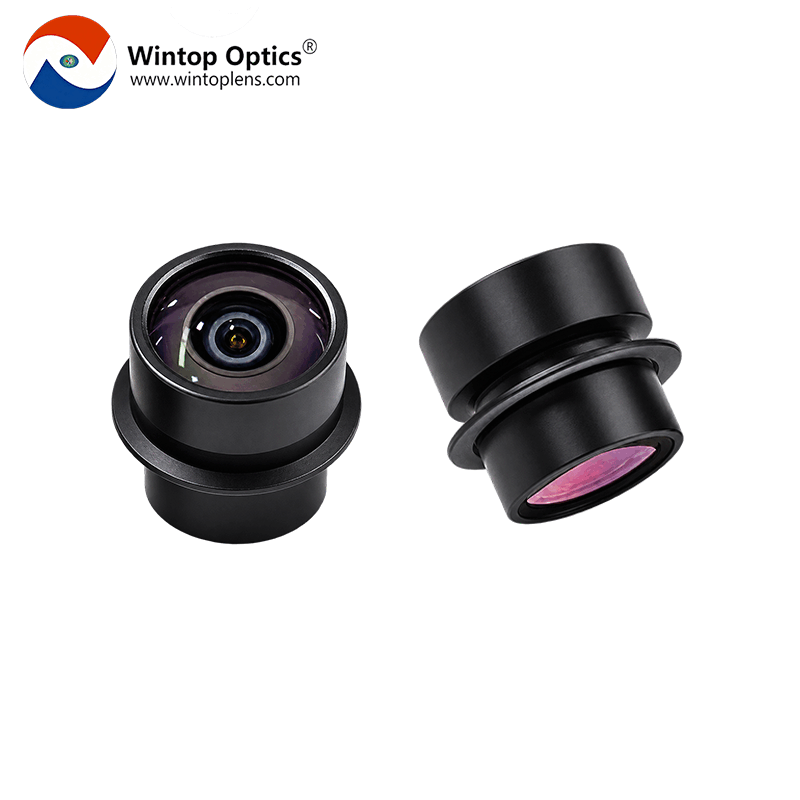

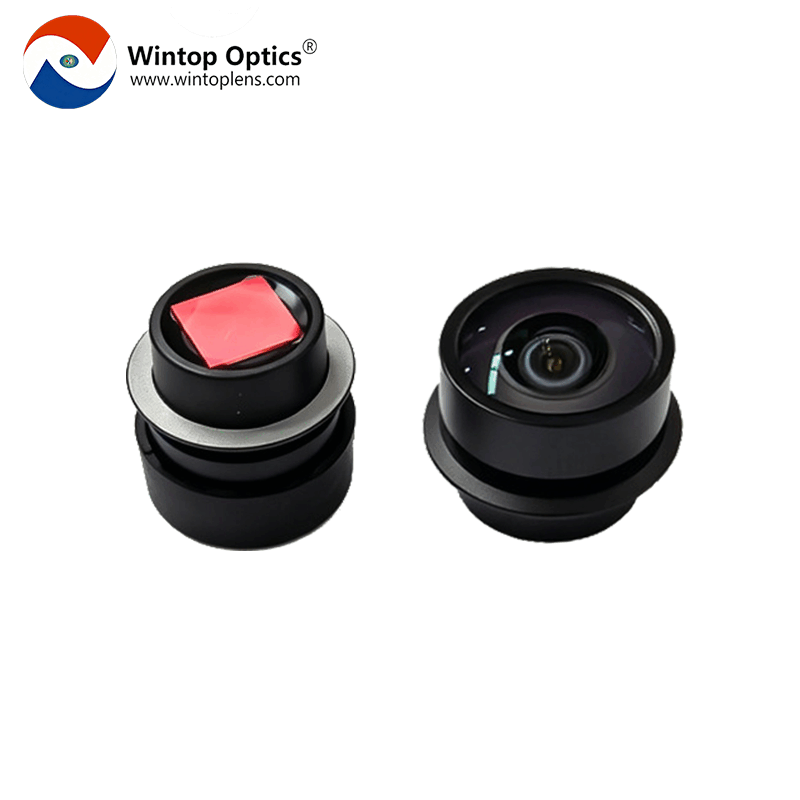

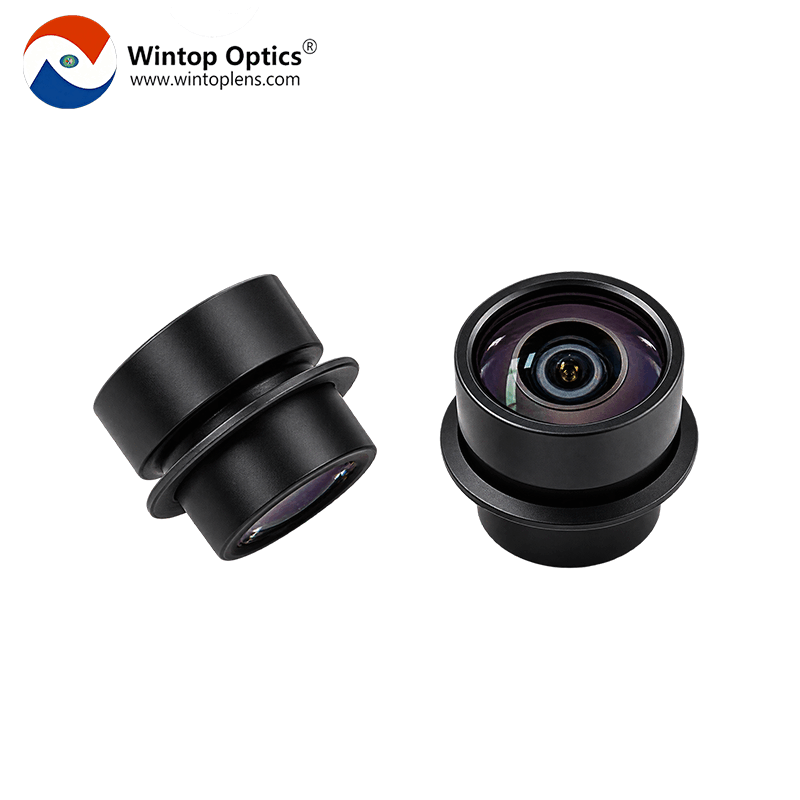

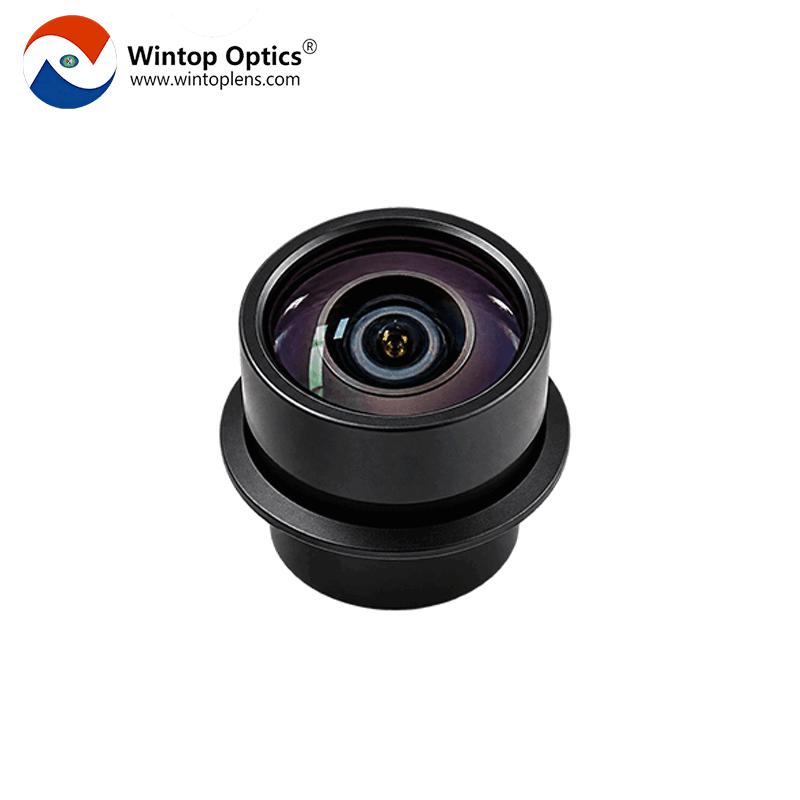

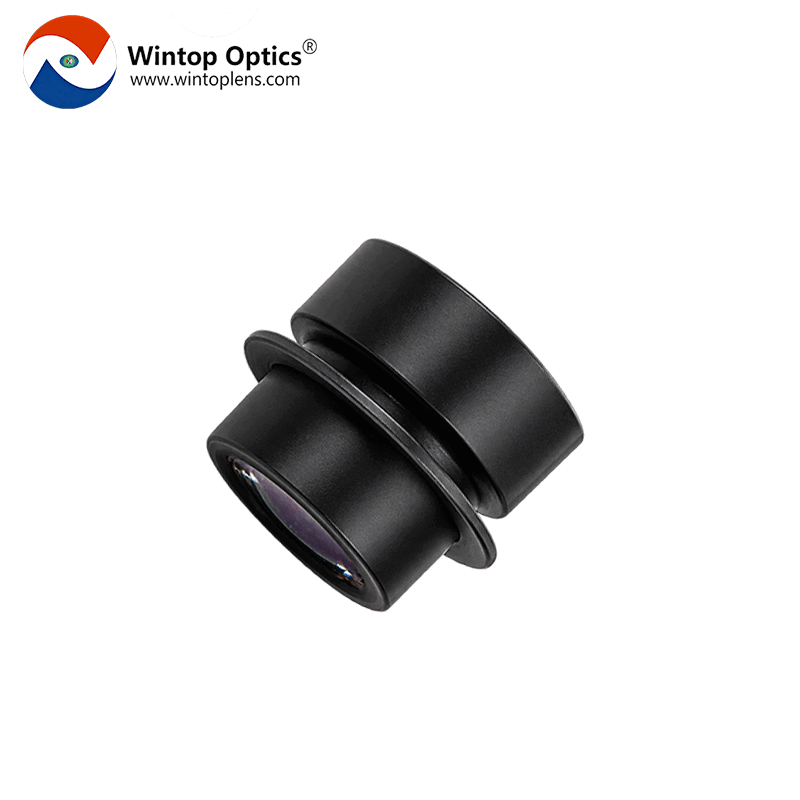

Objectif grand angle 1,79 mm F2.0 162° pour la vision robotique dans le cadre de l'automatisation industrielle YT-7760-C1-A

YT-7760-C1-A :Objectif de vision robotique ultra grand angle 1,79 mm F2.0, champ de vision de 162°, 5 MP pour AGV/AMR

Élargissez le champ de vision de votre robot grâce à l'imagerie grand angle.

Conçu pour la vision robotique, l'imagerie embarquée et l'automatisation industrielle, cet objectif grand angle compact offre un champ de vision diagonal de 162° et une focale effective de 1,79 mm. Il permet aux systèmes robotiques de capturer un champ de vision plus large pour la perception de l'environnement, la détection d'objets et l'acquisition de données visuelles.

Doté d'une ouverture de F2.0 et d'une structure optique 2G4P, cet objectif convient à l'évaluation des systèmes de vision compacts utilisés dans les pinces robotisées, les bras robotisés industriels, les équipements d'inspection automatisés et les applications AGV/AMR. Son adéquation dépend de la compatibilité du capteur, des exigences d'installation et de la validation des performances au niveau du système.

1. Champ de vision diagonal ultra-large de 162°

La caméra YT-7760-C1-A offre un champ de vision horizontal de 144°, un champ de vision vertical de 100° et un champ de vision diagonal de 162°. Cette large plage de vision permet à un système de caméra de capturer une vaste zone depuis un seul point de montage.

Elle permet la perception de l'environnement par les robots, la surveillance de scènes à courte portée, la détection de présence d'objets et la collecte de données visuelles. La zone de couverture réelle dépend du capteur d'image, de l'orientation de la caméra, de sa position d'installation et de l'environnement.

2. Grande ouverture F2.0 pour l'imagerie en intérieur

L'ouverture maximale de F2.0 permet à la lumière d'atteindre le capteur d'image, ce qui permet la capture d'images dans des environnements industriels intérieurs avec un éclairage limité ou irrégulier.

Pour vision robotique Dans ces systèmes, une luminosité d'image adéquate peut aider les algorithmes de traitement d'image à identifier les objets et à interpréter les scènes environnantes. Les performances réelles en basse lumière dépendent également de la sensibilité du capteur, des paramètres d'exposition, des conditions d'éclairage et du traitement de l'image par l'appareil photo.

Prise en charge de la résolution 3,5 MP

Le capteur YT-7760-C1-A est conçu pour un format de capteur d'image de 1/2,6 pouce, avec une résolution de référence de 1920 × 1200 pixels et une taille de pixel de 3 μm. Sa fiche technique indique une résolution maximale de 5 mégapixels.

Pour des performances d'imagerie optimales, l'objectif doit être évalué avec le capteur et le module caméra prévus. La compatibilité du capteur, la couverture du cercle d'image, la qualité d'image en bordure et la résolution doivent être vérifiées lors de l'intégration au système.

4. Conception optique compacte pour une intégration facile

Avec une longueur optique totale de 15,00 mm et un diamètre extérieur de Φ14 mm, le YT-7760-C1-A est conçu pour les ensembles de caméras compactes où l'espace d'installation est limité.

Son format compact permet son intégration dans des bras robotisés, des pinces, des systèmes de vision embarqués et d'autres systèmes d'imagerie à espace restreint. Avant l'assemblage, il convient de vérifier l'interface de montage de l'objectif et les dimensions mécaniques par rapport au plan technique le plus récent.

5. Structure optique 2G4P

Le YT-7760-C1-A présente une configuration optique 2G4P, combinant deux éléments en verre et quatre éléments en plastique dans un ensemble optique compact.

La distorsion TV spécifiée est de -22 %. Les applications d'imagerie grand angle pouvant présenter des exigences de précision géométrique spécifiques, les performances en matière de distorsion doivent être évaluées en fonction de l'application prévue. Pour les tâches sensibles à la mesure, un étalonnage approprié ou une correction logicielle de la distorsion peut s'avérer nécessaire.

6. Applications polyvalentes en robotique et automatisation industrielle

Le YT-7760-C1-A peut être évalué pour une gamme d'applications de vision robotique et d'imagerie industrielle, notamment :

• perception environnementale des AGV et des AMR

• Vision de la pince robotique et de l'effecteur terminal

• systèmes de vision pour bras robotisés industriels

• Détection d'objets et de pièces à courte portée

• Inspection visuelle automatisée

• Acquisition de données visuelles robotisée

L'adéquation finale de l'application dépend de la compatibilité du capteur, des performances optiques, des conditions de montage, de l'éclairage et de la validation au niveau du système.

Wintop Optics – Votre partenaire en solutions de lentilles de vision

Optique Wintop Nous sommes spécialisés dans les lentilles optiques pour la vision robotique, la vision industrielle, l'imagerie automobile et d'autres applications de caméras embarquées. Nous aidons nos clients à évaluer les spécifications des lentilles et à identifier les solutions optiques adaptées en fonction du format du capteur, du champ de vision, des contraintes mécaniques et des exigences de l'application.

Contactez Wintop Optics pour discuter du YT-7760-C1-A, demander les spécifications du produit ou explorer l'évaluation d'échantillons et les solutions optiques personnalisées pour votre projet.

FAQ

1. Quelle est la distance focale de l'objectif de vision robotique YT-7760-C1-A ?

Le YT-7760-C1-A présente une distance focale effective de 1,79 mm et une ouverture maximale de F2,0, ce qui le rend adapté à l'évaluation des applications d'imagerie grand angle dans les systèmes de vision robotique compacts.

2. Quel est le champ de vision du YT-7760-C1-A ?

L'objectif offre un champ de vision horizontal de 144°, un champ de vision vertical de 100° et un champ de vision diagonal de 162°. Le champ de vision réel peut varier en fonction du capteur d'image et de la configuration de l'appareil photo.

3. Quels capteurs d'image sont compatibles avec cet objectif ?

L'objectif est conçu pour un capteur de format 1/2,6 pouce. Le capteur de référence présente une résolution de 1920 × 1200 pixels (taille de pixel : 3 µm), tandis que le tableau des caractéristiques techniques indique une résolution maximale de 5 MP. La compatibilité avec le capteur et le module caméra prévus doit être vérifiée.

4. Le YT-7760-C1-A peut-il être utilisé pour les systèmes de vision AGV et AMR ?

Oui, il peut être évalué pour la perception de l'environnement des AGV et AMR, l'imagerie liée à la navigation robotique et l'acquisition de données visuelles. Son adéquation finale dépend des exigences du champ de vision du système, de la compatibilité des capteurs, des conditions de montage et des besoins en traitement d'image.

5. Quelles sont les dimensions et la structure optique de cette lentille ?

La lentille possède une longueur optique totale de 15,00 mm, un diamètre extérieur de Φ14 mm et une structure optique 2G4P composée de deux éléments en verre et de quatre éléments en plastique. Veuillez vérifier l'interface de montage et le schéma mécanique avant l'intégration.

6. Le YT-7760-C1-A est-il adapté aux environnements peu éclairés ?

L'ouverture maximale de F2.0 permet une bonne captation de la lumière en intérieur, même en faible luminosité. Les performances réelles en basse lumière dépendent du capteur d'image, des réglages d'exposition, des conditions d'éclairage et du traitement d'image effectué par l'appareil. Il est recommandé de réaliser des tests en conditions réelles avant utilisation.
