Quelle lentille est la meilleure pour les systèmes de vision robotique ?

Choisir la bonne lentille pour un système de vision robotique ne se résume pas à obtenir une image nette ; cela a un impact direct sur le système lui-même. précision, perception de la profondeur et fiabilité du systèmeQue vous construisiez un bras robotisé pour l'inspection, le prélèvement et le placement ou l'automatisation pilotée par l'IA, l'objectif joue un rôle essentiel dans les performances de votre système en conditions réelles.

Dans ce guide, nous allons vous expliquer comment choisir le Meilleure lentille pour les systèmes de vision robotique, en se basant sur des besoins d'ingénierie pratiques plutôt que sur des spécifications génériques.

Pourquoi l'objectif est plus important que vous ne le pensez

Dans de nombreux projets, les équipes se concentrent principalement sur les capteurs et les algorithmes, mais négligent l'objectif. Or, c'est l'objectif qui définit :

• Quelle portion de la scène votre robot peut « voir »
• Sa capacité à mesurer avec précision la distance et la position
• Ses performances sous différents éclairages et environnements

Un objectif mal choisi peut introduire une distorsion, réduire la netteté des bords ou limiter le champ de vision, ce qui peut entraîner des erreurs de détection et de positionnement.

Types de lentilles pour systèmes de vision robotique

Différentes applications requièrent différentes approches optiques. Voici quelques-unes des options les plus courantes :

1. Objectifs de vision industrielle standard

Ces appareils sont largement utilisés pour l'inspection de base et la détection d'objets. Ils sont particulièrement performants lorsque la perception de la profondeur n'est pas nécessaire.

2. Objectifs grand angle pour la vision robotique

Lorsque votre robot doit surveiller une zone plus étendue, comme des convoyeurs ou des environnements à objets multiples, un objectif grand angle pour la vision robotique permet d'étendre la couverture sans ajouter de caméras supplémentaires.

3. Lentilles de vision stéréoscopique pour robots

Pour les applications nécessitant la perception de la profondeur, telles que les bras robotisés et le positionnement 3D, lentilles de vision stéréoscopique pour robots sont essentielles. Elles permettent la détection de profondeur en capturant deux images synchronisées, permettant ainsi au système de calculer la distance avec précision.

Facteurs clés lors du choix d'une lentille de vision robotique

1. Distance focale et champ de vision

La distance focale détermine l'angle de vision.

• courtes focales (par exemple, Objectif de focale de 3,05 mm pour la robotique) offrir un champ de vision plus large
• Un champ de vision plus large contribue à réduire les angles morts, mais peut légèrement atténuer les détails.

Pour les bras robotisés, l'équilibre est essentiel : une couverture suffisante pour visualiser l'espace de travail, mais avec suffisamment de détails pour un positionnement précis.

2. Contrôle de la distorsion

La distorsion est l'un des facteurs les plus négligés en vision robotique.

A Objectif à faible distorsion pour la vision industrielle garantit que les lignes droites restent droites et que les mesures restent précises. Ceci est particulièrement important dans :

• Positionnement des objets
• Inspection dimensionnelle
• Reconstruction 3D

Dans les systèmes robotiques grand angle, on privilégie souvent les objectifs dont la distorsion est inférieure à -18 % afin de préserver la précision géométrique.

3. Performances en ouverture et en faible luminosité

Les conditions d'éclairage dans les environnements industriels peuvent varier considérablement.

Une lentille avec une ouverture comme F2.2 Elle offre un bon équilibre entre la quantité de lumière captée et la profondeur de champ, ce qui la rend adaptée aux conditions d'éclairage contrôlées et semi-variables.

4. Compatibilité des capteurs (CRA Matters)

Il est essentiel d'adapter l'objectif au capteur.

A Objectif optimisé pour capteurs CRA Elle assure une répartition optimale de la lumière sur l'image, améliorant ainsi la netteté des contours et réduisant le vignettage. Ceci est particulièrement important lors de l'utilisation de capteurs compacts, comme ceux employés dans les systèmes robotiques embarqués.

5. Conception et intégration mécaniques

En robotique, l'espace est souvent limité.

A Objectif compact pour systèmes robotiques Une longueur totale (TTL) plus courte facilite l'intégration, notamment dans les bras robotisés ou les espaces restreints. Les interfaces standard comme Objectifs M12 pour caméras robotisées simplifie également l'installation et le remplacement.

6. Durabilité environnementale

Toutes les lentilles ne sont pas conçues pour les environnements industriels.

Si votre système fonctionne dans des conditions difficiles, choisir un Objectif de caméra certifié IP69 peuvent faire une différence significative. lentilles optiques de qualité industrielle sont conçus pour résister à :

• Poussière et débris
• Exposition à l'eau à haute pression
• fluctuations de température

Ceci est particulièrement important pour des applications telles que l'automatisation industrielle, la transformation alimentaire ou la robotique d'extérieur.

En résumé : que choisir ?

Alors, quelle lentille est la meilleure pour les systèmes de vision robotiques ?

La réponse dépend de votre application, mais en général, une solution idéale devrait offrir :

• Champ de vision suffisamment large pour la couverture
• Faible distorsion pour une précision de mesure optimale
• Compatibilité avec votre capteur
• Conception compacte pour une intégration facile
• Durabilité pour votre environnement de travail

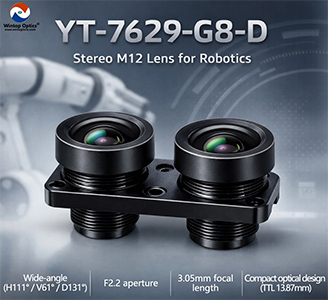

Par exemple, dans les systèmes de vision des bras robotisés qui nécessitent la perception de la profondeur, un Système d'objectifs stéréo à faible distorsion, grand angle de couverture et protection industrielle est souvent le choix le plus efficace.

Réflexions finales

Choisir le bon lentille de vision robotique Il ne s'agit pas de choisir les spécifications les plus élevées, mais de choisir la bonne combinaison d'optique, de mécanique et de durabilité pour votre cas d'utilisation spécifique.

En comprenant comment des facteurs tels que la distance focale, la distorsion et la résistance environnementale affectent les performances, vous pouvez concevoir un système de vision plus fiable et plus précis à partir de zéro.
